閥體

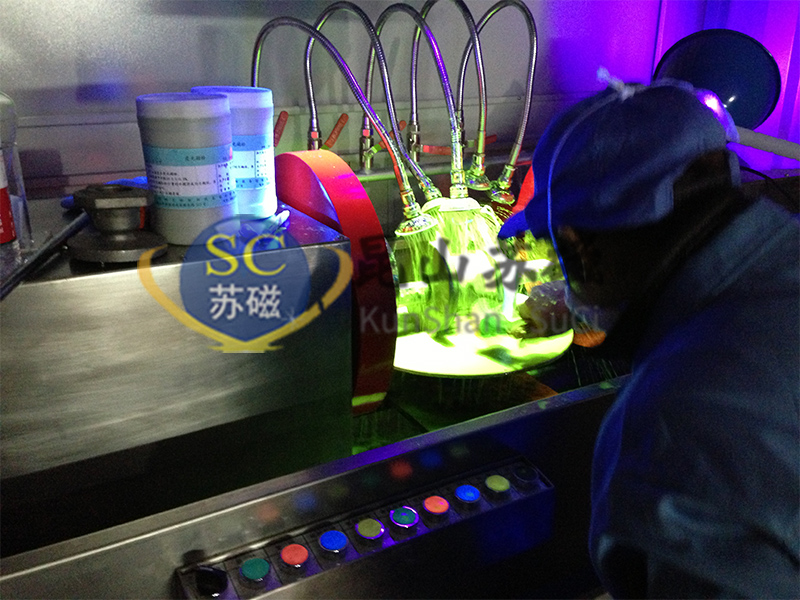

      設備名稱：CDG-4000型閥體專用熒光磁粉探傷機

      主要功能：采用電流與磁場從工件中心通過的二次感應法對工件進行復合磁化，使磁力線旋轉。從而一次探傷可檢查工件表面和近表面因鍛壓、淬火、研磨、夾渣、疲勞而引起的各個方向的裂痕。并可對工件分別進行單路和復合磁化，磁化電流分別可調，具有噪音小、性能可靠等優點，帶有斷電相位控制功能，同時PLC工作程序還可根椐探傷需要經行調整。
　　主要特點：該機為微機控制磁粉探傷設備，它以小型工業可編程序控制器（PLC）為核心對系統的夾緊、噴灑磁懸液、磁化、松開等機械程序動作進行控制，能按規定程序完成除上料、觀察以外的全部探傷過程，既可自動操作，又可手動單步操作，大大降低了操作人員的勞動強度。　
　　主要技術指標：
　　1、周向磁化電流：AC 0-4000A（有效值）連續可調，帶斷電相位控制；
　　2、縱向磁化磁勢：AC 0-18000AT（有效值）連續可調，帶斷電相位控制；
　　3、磁化原理：通電法及線圈感應法；
　　4、磁化方式：周向、縱向、復合磁化三種；
　　5、電極間距：0-600mm，電動可調；
　　6、氣動夾緊行程：50 mm；
　　7、夾緊方式：氣動夾緊，氣壓0.4—0.6Mpa可調，
　　8、探傷節拍：15s/件（上下料及觀測時間除外）；
　　9、退磁方式：自動衰減式退磁；
　　10、退磁效果：退磁后工件上剩磁小于160A／m（2GS）；
　　11、探傷靈敏度：15/50A1型試片清晰顯示；
　　12、紫外線強度：距工件380mm處，照度大于或等1000uW／cm2；
　　13、電源：三相四線，380V±10％，50HZ，200A。
