功能及特點

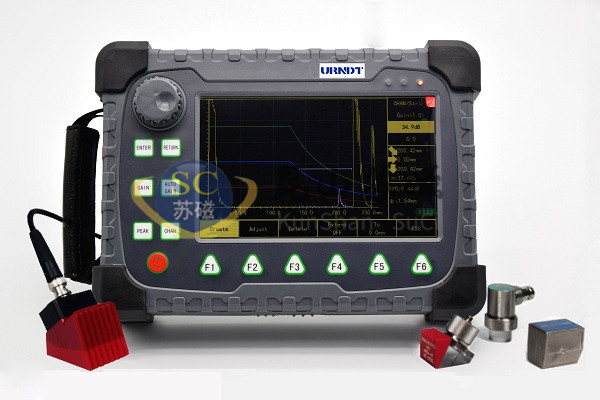

此便攜式數字超聲波探傷儀匯集了超聲波探傷、計算機、電子、模具、工藝等現代高新技術，實現了這些高新的完美組合。為業界提供了性能更加優越，功能更加強大的數字超聲波探傷儀器。

突出特點：
1、手持式結構，美觀、牢固、密封性能好、抗干擾能力強。
2、高分辨率7英寸(800x480)寬屏彩色TFT液晶顯示屏，符合視覺習慣，實現最佳的讀測結果。
3、小體積——整機的外形尺寸為170×220×50mm。
4、重量輕——整機重量包括電池僅為1.10kg。
5、國內首款具有數字濾波功能的便攜式超聲波探傷儀器；數字濾波功能在檢測鑄件等晶粒粗大材料時，具有良好濾除雜波功能。
6、二維增量型編碼器接口，實現精確的位置檢測成像(B掃)。
7、高速USB接口，可外接U盤實現數據的存儲和轉存。
8、易操作，標定及曲線制作過程中有清晰的操作提示，可不使用說明書即可掌握儀器的操作。
9、儀器內置多項國家標準，方便設定各種DAC、AVG曲線參數。
10、動態波形存儲功能，存儲時長可達到100小時，國內存儲時間最長。

主要性能參數

    發射脈沖：方波，發射電壓25V~400V連續可調，步進25V，寬度30ns~1000ns連續可調，步進5ns
工作方式：單、雙
阻抗匹配：50Ω、100Ω、150Ω、400Ω
頻帶選擇：分為0.5~4MHz、2~8MHz，0.5~20MHz三檔
    增益范圍：0.0~110.0dB(步進0.1dB、1.0dB、2.0dB、6.0dB可調)
    檢測范圍：2.0~10000mm(鋼縱波)，連續可調
檢波方式：正半波、負半波、全波、射頻
    脈沖平移：-45~9999mm
探頭零偏：0~999.99μs
脈沖重復頻率：25~1000Hz，手動調節
垂直線性誤差：≤3%
水平線性誤差：≤0.3%
靈敏度余量：＞60dB(200Φ2平底孔)
分辨率：＞36dB
動態范圍：≥32dB
抑制：(0-99)%，不影響線性與增益
RF輸出阻抗：50Ω
電噪電平：<10%
    接口：C6儀器接口，Q9探頭接口
供電方式：①大容量鋰電池，無記憶效應、連續工作8小時以上；②220V交流電(配電源適配器)
    環境溫度：-10℃~40℃
相對濕度：(20-95)%RH
