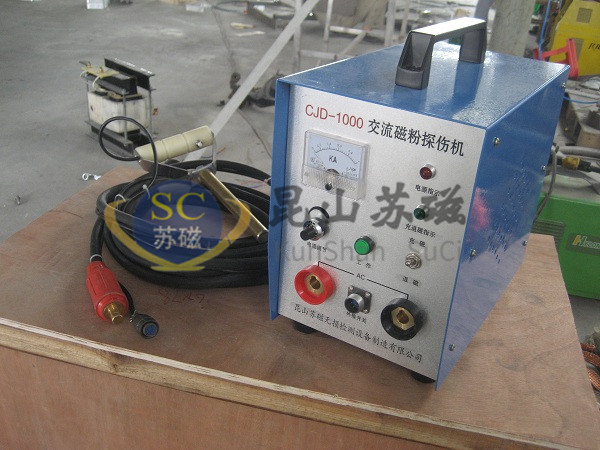

CJD-1000型交流磁粉探傷機
-
欄目:便攜式磁粉探傷儀
-
聯系人:葉先生(15162494376)
-
全國咨詢熱線:0512-57123581/0512-57123582
A型探頭:也稱馬蹄磁軛探頭或角焊縫探頭,活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀,探頭利用活關節使用范圍廣。
?D型探頭:也稱電磁軛探頭,多種活動關節,磁化強度大。極距:60-220㎜,提升力:AC≥5㎏,DC≥18㎏;重量:2.5㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀,探頭具有導磁高、磁化強度大等特點。
O型探頭:也稱環形探頭,內徑:150㎜,中心磁場≥180Oe.重量:2.5㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀,它是利用線圈通電時產生強磁場的原理設計的,適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。
本機采用可控硅觸發電路,電子元件經嚴格篩選,整機經老化處理,故工作性能穩定可靠,故障率低。儀器輸出為安全電壓,對不允許進入高壓設備探傷的場合更為合適。
二、主要技術指標
1、D型探頭:
(1)提升力:AC≥5Kg DC≥18Kg (無關節時)
(2)極距:50-200mm(可調)
(3)工作電流:≥8A
(4)工作電壓:AC=38V、DC=10V
(5)重量:2.5Kg
2、A型探頭:
(1)提升力:AC≥4.5Kg DC≥18Kg
(2)極距:20-160mm(可調)
(3)工作電壓:AC=38V、DC=10V
(4)重量:2.0Kg
3、O型探頭:
(1)中心磁強:180Oe
(2)工作電壓:AC=38V、DC=10V
(3)內徑:150mm
(4)重量:2.8Kg
5、主機:
(1)電源:220V±10% 50Hz 5A
(2)外型尺寸:262×130×228mm
(3)重 量:6.0 Kg
三、基本配置
1、CDX—I型主機 1臺
2、探頭 按客戶需要定配
3、電源線 1根
4、輸出線 1根
5、保險絲 5A 2只
6、高亮度照明燈泡 10W/12V 1只
7、合格證 1份
8、保修單 1份
四、操作與維修
使用本儀器前請詳細閱讀本說明書,了解掌握儀器結構和技術性能,檢查電源與本儀器要求是否相符,連接是否正確,正確無誤后方可接通電源,初次使用或久藏復用前,應檢查儀器是否完好。
操作步驟
將電源插頭線與儀器電源插座接好,探頭和輸出插座連接好。
接通儀器電源開關,此時電源指示燈亮,儀器控制電路同時接通,伺服工作。
將探頭和被檢工件接觸好,按下探頭上的開關,這時儀器對工件呈磁化狀態,工作燈亮。松開開關,則切斷主回路電源,工件停止磁化。
停止使用時,關斷儀器電源開頭,切斷電源。
故障檢修
電源接通無指示、不工作,保險絲熔斷、因短路或過載引起。
按下開關,探頭工作,無工作指示,因工作指示燈損壞引起。
工作指示燈亮,探頭不充磁,主電路或控制電路有故障。
接通電源,不按充磁開關即充磁,控制電路或雙向可控硅壞。
五、注意事項
本儀器工作節拍:建議在長時間連續工作時:充磁時間≤3秒,間息時間≥5秒。
在使用前應檢查供電電壓是否符合儀器要求,如過高或過低會損壞儀器或影響探傷效果。
使用時探頭端面應與被檢工件保持良好接觸,然后再按下充磁開關,此時磁化效果最佳。
本儀器雖有很好的空載過流保護電路,但在使用時,應盡量避免空載工作,以減少產生不必要的溫升。
本儀器可連續工作,如發現部分發熱嚴重即停止使用,待查明原因后再使用。
儀器及附件應在清潔、干燥、無腐蝕環境中使用或存放。
在自行修理時,請注意機內高壓危險。
按下充磁工作開關時,不可開關電源。
儀器外殼必須可靠接地。
發生電路故障如無法修理,請將儀器發回我廠服務中心。
