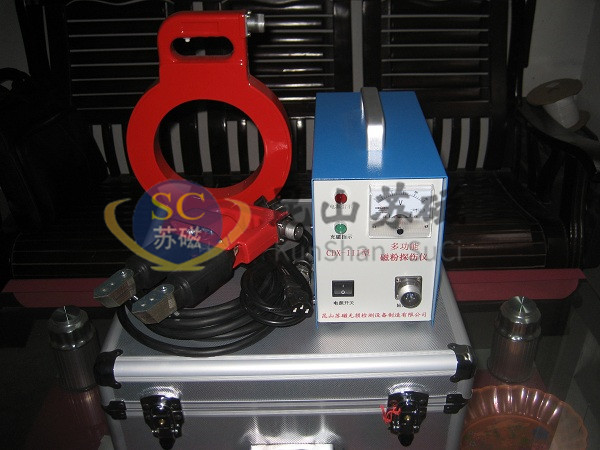

F功能選配：

A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。

?D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。

O型探頭：也稱環形探頭，內徑:150㎜,中心磁場≥180Oe.重量:2.5㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。

本機采用可控硅觸發電路，電子元件經嚴格篩選，整機經老化處理，故工作性能穩定可靠，故障率低。儀器輸出為安全電壓，對不允許進入高壓設備探傷的場合更為合適。

二、主要技術指標

1、Ｄ型探頭：

（1）提升力：AC≥5Kg  DC≥18Kg （無關節時）　

（2）極距：50－200mm（可調）

（3）工作電流：≥8Ａ

（4）工作電壓：ＡＣ=38Ｖ、ＤＣ=10Ｖ

（5）重量：2.5Kg

2、Ａ型探頭：

（1）提升力：ＡＣ≥4.5Ｋg  ＤＣ≥18Ｋｇ

（2）極距：20－160mm（可調）

（3）工作電壓：ＡＣ=38Ｖ、ＤＣ=10Ｖ

（4）重量：2.0Kg

3、Ｏ型探頭：

（1）中心磁強：180Ｏｅ

（2）工作電壓：ＡＣ=38Ｖ、ＤＣ=10Ｖ

（3）內徑：150mm

（4）重量：2.8Kg

5、主機：

（1）電源：220Ｖ±10％ 50Ｈｚ 5Ａ

（2）外型尺寸：262×130×228mm

（3）重    量：6.0 Kg

三、基本配置

 1、CDX—I型主機                               1臺

 2、探頭                                         按客戶需要定配

 3、電源線                                       1根

 4、輸出線                                       1根

 5、保險絲  5A                                   2只

 6、高亮度照明燈泡  10W/12V                     1只

7、合格證                                       1份

 8、保修單                                       1份

四、操作與維修

 使用本儀器前請詳細閱讀本說明書，了解掌握儀器結構和技術性能，檢查電源與本儀器要求是否相符，連接是否正確，正確無誤后方可接通電源，初次使用或久藏復用前，應檢查儀器是否完好。

操作步驟

將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。

接通儀器電源開關，此時電源指示燈亮，儀器控制電路同時接通，伺服工作。

將探頭和被檢工件接觸好，按下探頭上的開關，這時儀器對工件呈磁化狀態，工作燈亮。松開開關，則切斷主回路電源，工件停止磁化。

停止使用時，關斷儀器電源開頭，切斷電源。

故障檢修

電源接通無指示、不工作，保險絲熔斷、因短路或過載引起。

按下開關，探頭工作，無工作指示，因工作指示燈損壞引起。

工作指示燈亮，探頭不充磁，主電路或控制電路有故障。

接通電源，不按充磁開關即充磁，控制電路或雙向可控硅壞。

五、注意事項

本儀器工作節拍：建議在長時間連續工作時：充磁時間≤3秒，間息時間≥5秒。

在使用前應檢查供電電壓是否符合儀器要求，如過高或過低會損壞儀器或影響探傷效果。

使用時探頭端面應與被檢工件保持良好接觸，然后再按下充磁開關，此時磁化效果最佳。

本儀器雖有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，以減少產生不必要的溫升。

本儀器可連續工作，如發現部分發熱嚴重即停止使用，待查明原因后再使用。

儀器及附件應在清潔、干燥、無腐蝕環境中使用或存放。

在自行修理時，請注意機內高壓危險。

按下充磁工作開關時，不可開關電源。

儀器外殼必須可靠接地。

發生電路故障如無法修理，請將儀器發回我廠服務中心。
